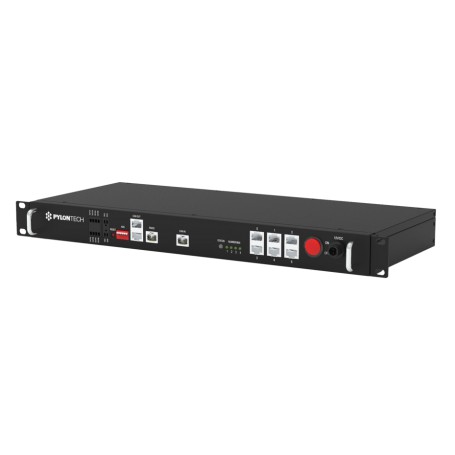

El Pylontech LV-HUBse utiliza para agrupar bancadas de baterías Pylontech con el objetivo de sumar la capacidad dimensionada. El Puerto Hub Pylontech LV-HUB es imprescindible cuando se supere el límite de baterías Pylontech que se pueden conectar en paralelo
Conexión de las baterías Pylontech con el puerto Hub Pylontech LV-HUB
En todos los casos es conveniente realizar las conexiones de las baterías Pylontech respetando los límites establecidos por el fabricante.
- US2000 48V permite la conexión como máximo de 16 módulos del modelo C conectados en paralelo, y hasta 80 módulos conectando los 5 grupos con el Hub Pylontech LV-HUB.
- US3000 48V permite la conexión como máximo de 16 módulos de la batería conectados en paralelo, y hasta 80 módulos conectando los 5 grupos con el Hub Pylontech LV-HUB.
Conexión Puerto RS485 del grupo de baterías al Puerto Hub Pylontech LV-HUB
onexión Puerto CAN del grupo de baterías al Puerto Hub Pylontech LV-HUB
Esta conexión es posible solo cuando el inversor cuenta con puerto de comunicación. Consulte en cada caso el fabricante.
Conexión Batería Litio 3.5kWh Pylontech US3000 48V al Puerto Hub Pylontech LV-HUB
US3000 48V. Se pueden conectar como máximo 16 unidades en paralelo sin necesidad de puerto Hub, pero si se desean conectar más de 16 unidades se requiere de un puerto Hub.
Como máximo se pueden conectar 80 unidades de Batería Litio 3.5kWh Pylontech US3000 48V gracias al puerto Hub Pylontech LV-HUB en grupos de 16.
